1、2號斗輪機6kV高壓扁平電纜采購技術條件書
1.1 設備概況
1、2號斗輪機高壓扁電纜從地******帶輸送機棧橋中部地面位置引出，經地面電纜橋架敷設至1、2號斗輪機動力電纜卷盤，電纜卷盤隨斗輪機大車行走而同步收放電纜。
1.2 工況條件
1、2號斗輪機高壓扁電纜敷設于皮帶輸送機地面電纜橋架，電纜運行環境差，現場潮濕，粉塵濃度高，潮濕、含硫的煤粉具有腐蝕性。
表格
| 序號 | 名稱 | 數量 | 規格型號 | 廠家/產地 | 備注 | ||||
| 1 | 1號斗輪機高壓扁電纜 | 0.00米 | YJGCFBP-6/10KV 3*35+3*16/3 | 電纜外徑82*34 | |||||
| 2 | 2號斗輪機高壓扁電纜 | 0.00米 | YJGCFBP-6/10KV 3*25+3*16/3 | 電纜外徑80*30 |
3技術要求
3.1使用特性
3.1.1工作溫度為: ***高200"C,***低為-20°C。
3.1.2使用條件: 使用于戶內及戶外，電纜應能滿足在20°C下頻繁移動工作，電纜外護套無損傷、開裂現象，絕緣在額定電壓下至少工作三年無故障。
3.1.3使用時允許彎 曲半徑:電纜厚度的6~10 倍。
3.1.4 電纜的額定電壓Uo/U: 6/10kV。
3.2 導體
1、2號斗輪機6kV高壓扁平電纜采購技術協議
3.2.1導體采用多股絞合無氧銅導體，表面光潔、無油污、無損傷絕緣的毛刺、銳邊及凸起或斷裂的單3.2. 2 20C時 導體直流電阻符合GB/T3956 2008標準的規定。
3.3 絕緣
3.3.1采用進口抗拉撕硅橡膠絕緣， 絕緣緊密擠包在導體上，且容易剝離而不損傷導體，絕緣表面平整、色澤均勻。
3. 3.2絕緣 機械物理性能
絕緣老化前后抗張強≥15.0N/mm':老化前斷裂伸長率≥300%。
3. 4絕緣屏蔽: 采用半導電帶繞包+鍍錫銅絲編織組合屏蔽。
3.5護套
3.5.1護套采用阻燃聚氨酯護套，護套層緊密擠包在纜芯上，且容易剝離而不損傷纜芯。護套表面光潔，色澤均勻。
3.5.2護套機械物理性能
老化前后抗張強度≥25. ON/ m;老化前斷裂伸長率≥350%。
3. 6成品 電纜經受交流50HZ, 21kV電壓試驗，5min 不擊穿。
,3.7電纜芯線無中間接頭。
3. 8成品 電纜阻燃性能符合GB/T19666 -2005標準的C類規定。
4.一般要求

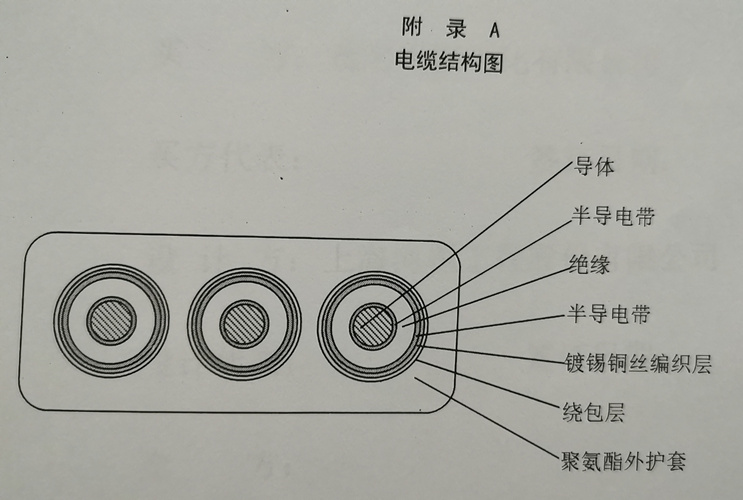

(1).電纜的技術數據、結構圖。
2). 電纜儲存的技術要求。
1、2號斗輪機6kV高壓扁平電纜采購技術協議
電纜敷設要求。
(4).電纜設計、制造、試驗的主要標準。
(5).電纜的總重量、***大運輸尺寸。
